QuinLine®
84-systeem

De QuinLine® 84 is onze oplossing voor grote elementen en uitstekende thermische isolatie tot geschikt voor passief huizen.

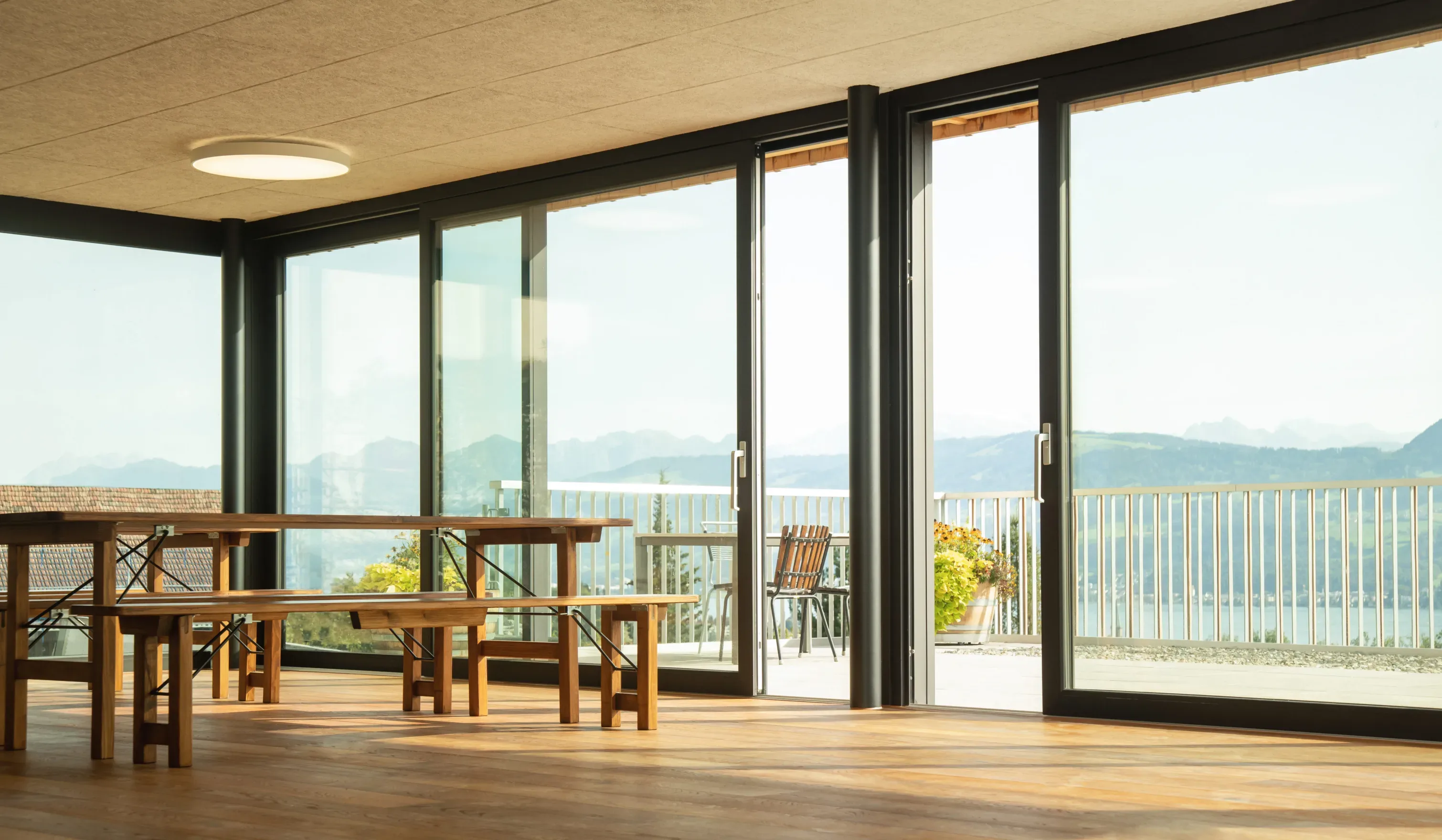

Schmidt 4076 BB Weingut Bachmann kleiner aspect ratio 3020 1760 3020x1760 c center

Nauwkeurig vormgegeven met Duitse precisie

Het QuinLine® 84 5-kamer profielsysteem levert een perfecte energiebalans en opent een nieuwe dimensie van duurzaam wonen dankzij de maximale stabiliteit, zelfs met plafond hoge elementen. Element-afmetingen tot 7 meter breed en 2,80 meter hoog zijn niet ongewoon. Bovendien bereikt de constructie met het eigen systeem van SCHMIDT uitstekende thermische isolatiewaarden - tot en met geschiktheid voor passief huizen.

  • Inbouwdiepte kozijn van 198 mm
  • Geschikt voor functionele beglazing tot 56 mm dik
  • Uitstekende thermische isolatie - Uw tot 0,71 W(m²/K)
  • Afmetingen tot 7 m breed en 2,80 m hoog
  • Geschikt voor Smarthome: opent bijvoorbeeld met één druk op de knop dankzij verborgen eVOMATIC® elektrische aandrijving

Vraag advies aan

Type opening

De hefschuifdeur bestaat in talloze varianten die verkrijgbaar zijn in 2-delige tot 4-delige systemen.

Afhankelijk van het product kan de pui op verschillende manieren worden geopend, bijv. één of twee schuifvleugels, die naar rechts of links openen. Onze puien hebben één ding gemeen: ze zijn ruimtebesparend.

Meer informatie over de varianten kunt u lezen in de brochure.

Download brochure

Subsidie assistent

Ervaar het comfort van prachtige dorpels

De verscheidenheid en kwaliteit van de dorpeloplossingen van SCHMIDT zijn uniek. De basis hiervoor is het materiaal - aluminium. De hoge weerstand tegen verplaatsing dankzij de dubbele thermische scheiding en de nauwe productietoleranties bieden duurzame stabiliteit, wat ook een impact heeft op de functionaliteit. Dit betekent dat het soepel lopende schuifvleugel kinderlijk eenvoudig te bedienen is. Verbeterde thermische isolatie wordt bereikt door de dorpelkamers en de isolatiestaven thermisch te scheiden met polyurethaanschuim. Zowel kou als warmte hebben hier geen kans. Afhankelijk van de vereisten kunnen verschillende dorpeloplossingen worden gebruikt. De unieke renovatiedorpel van SCHMIDT maakt bijvoorbeeld de eenvoudige vervanging van oude hefschuifdeuren mogelijk zonder stoffig freeswerk.

Schmidt 30003 aspect ratio 1460 1000 1460x1000 c center

Drempeloplossingen

Standaard drempel

Standaarddorpel

De standaard aluminium dorpel is de basis van onze dorpeloplossingen.

  • Hoge schuifweerstand door duothermische scheiding
  • Langdurige stabiliteit
  • Verbeterde thermische isolatie door isolatie staven met polyurethaanschuim
  • Optionele aluminium voorzetdorpel met een breedte van 49, 80, 116 of 140 mm
Lage dorpel

Lage dorpel

  • ‘Barrièrevrije’ uitvoering van de dorpel DIN 18040 mogelijk op locatie
  • Voor een minimaal hoogteverschil van 4,5 mm vanaf het hoogste punt van de rail tot het niveau van de afgewerkte vloer
Standaard dorpel buitenaanslag

Standaarddorpel met buitenaanslag

De aluminium dorpel met duothermische scheiding en buitenaanslag voldoet aan alle eisen voor kamerhoge deurelementen met vlakke dorpel.

  • Dorpelbasislichaam met buiten profielen uit aluminium
  • 50 mm hoog aansluitvlak van aluminium, zonder materiaalwissel en zonder profielvoeg – maakt professionele afdichting met vloeibare kunststof mogelijk”
  • Permanente lastoverdracht in combinatie met een rotbestendig basisprofiel met hoge thermische isolatie”
Lage dorpel met afdekprofiel

Lage dorpel met dorpelafdekprofiel 0°

  • ‘Barrièrevrije’ uitvoering van de dorpel DIN 18040 mogelijk op locatie
  • Voor een minimaal hoogteverschil van 4,5 mm vanaf het hoogste punt van de rail tot het niveau van de afgewerkte vloer
  • dorpelafdekprofiel 0° voor een harmonieu ze overgang tussen buiten en binnen

Elektrische aandrijving eVOMATIC®

Heel slim - De eVOMATIC® elektrische aandrijving is een echte comfort-winst voor het QuinLine® 84-systeem in termen van functie en ontwerp. De aandrijving is compatibel met smart home en maakt het bijvoorbeeld mogelijk om de hefschuifdeur met één druk op de knop te openen en te sluiten. Een ideale oplossing om grote elementen met weinig inspanning te bedienen en zo de toegang tot buiten barrièrevrij te maken. De optionele aandrijftechnologie is geïntegreerd in de profielconstructie, zodat deze onzichtbaar is voor de gebruiker en in een mum van tijd in gebruik kan worden genomen.

Meer over de eVOMATIC®

Stromversorgung evomatic 5 aspect ratio 1460 1712 1460x1712 c center

Speciale uitrusting

3 D Magnetschalter High Res A5 300dpi aspect ratio 1720 1200 1 1720x1200 c center

Magneetschakelaar

Dankzij moderne veiligheidsmodules zoals magneetschakelaars kunt u voorkomen dat ongenode gasten uw woning binnenkomen.

  • Contactloze bewaking van de schuifvleugel
  • VDS-certificaat voor inbraakmeldinstallaties van klasse C
  • Af fabriek gemonteerd of als inbouwset voor montage achteraf
  • In gesloten toestand van buitenaf niet zichtbaar
  • Te integreren in SmartHome-technologie
Elektronischer Uebergangskontakt aspect ratio 1720 1200 1 1720x1200 c center

Elektronisch overgangscontact

Door de beglazing van uw hefschuifdeur elektronischte laten bewaken, kunt u uw persoonlijke veiligheid aanzienlijk vergroten.

  • Contactloze verbinding tussen glasbreuksensoren inbraakmeldcentrale zonder kabels of alarmglas
  • Inductieve signaal- en energieoverdracht
  • Zender met 6-polige kabel en ontvanger zijn in het profiel geïntegreerd
Profilquerschnitt Soft Stop aspect ratio 1720 1200 1 1720x1200 c center

Soft Stop – aanslagdemper

De aanslagdemper zet een nieuwe standaard op het gebied van bedieningsveiligheid bij het mechanisch sluiten van de hefschuifdeur.

  • Innovatieve, in het profiel geïntegreerde aanslagdemper
  • Aanbevolen vanaf een vleugel gewicht van 100 tot 400 kg
  • Zacht afremmen en tot stilstand komen van de schuifvleugel vlak voor het bereiken van de sluitstand
  • Intuïtieve bediening en meteen klaar voor gebruik
  • Geluidsalarm en onderhoudsvrij
  • Minder kans op schade aan de hefschuifdeur en het kozijn en minder gevaar voor bekneld raken
Komfortpaket aspect ratio 1720 1200 2 1720x1200 c center

Comfortpakket

Het comfortpakket omvat zowel trekveren als dempers voor het comfortabel openen en sluiten van de hefschuifdeuren.

  • Trekveren voor een merkbaar geringere bedieningskracht bij het openen
  • Dempers voor het soepel en gecontroleerd laten zakken van de schuifvleugel
  • Aanbevolen vanaf een vleugelgewicht van 200 kg
Hakenriegelgetriebe Flugel Zarge Einbau 1 aspect ratio 1720 1200 1720x1200 c center

Mechanisme met haakslot

Met dit alternatief voor het conventionele slotmechanisme kunnen sluitnokken in het doorgangsgedeelte van de hefschuifdeur volledig worden geëlimineerd.

  • Sluitnok valt weg: geen risico meer op blijven haken
  • De taps toelopende haak trekt de vleugel in de gewenste positie
  • De contactdruk kan direct op het sluitgedeelte worden geregeld: Hoogtetoleranties worden gecompenseerd
  • Het mechanisme met haakslot kan tot de eisen van weerstandsklasse RC 2 worden gebruikt

Systeemverschillen

Twee inbouwdieptes, één basis - het QuinLine® 5-kamer profielsysteem is een onafhankelijk systeem dat alleen wordt gebruikt voor de bouw van QuinLine® 74 en QuinLine® 84.

Bekijk het QuinLine® 74 systeem

Hebt u vragen?

We beantwoorden graag al uw vragen over onze producten en diensten. Neem contact met ons op.

Contact

Veiligheid

De QuinLine®-hefschuifdeur biedt geen ruimte voor compromissen als het gaat om veiligheid. Van de tweedelige tot de vierdelige versie, alle constructietypes van weerstandsklasse RC 1 N tot RC 3 zijn getest en gecertificeerd volgens DIN EN 1627.

Veiligheid

Header sicherheit aspect ratio 1460 1000 1460x1000 c center

Kleurenwereld

U kunt kiezen uit verschillende hoogwaardige decoratieve folies voor het kleurontwerp van de QuinLine®-hefschuifdeur. Aluminium afdekpanelen kunnen in bijna elke kleur worden gecoat. Precies zoals u het wilt.
